HOME > PRODUCT > 수중펌프 > 고양정 오수, 배수용 펌프

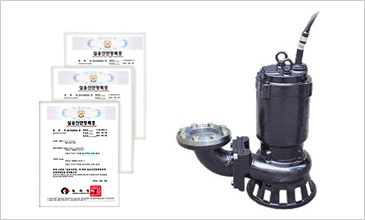

고양정 오수, 배수용 펌프
Special Pump Total Maker "ILSUNGPUMP"


용도
  • 빌딩, 주방, 아파트단지, 공장 등의 오수 및 폐수의 배수
  • 지하상가, 아파트단지, 호텔, 지하철의 오수배수
  • 기타 고양정 오수 배수 및 소포 펌프

특징
  • 고양정에는 수압이 발생하지 않는 Non-Pressure 장치채택
  • 자동탈착장치 부착시 인양 설치가 쉽다. (보수, 점검)

성능곡선도 품목 및 규격
구경(Ø) 형식 MODEL 출력 (kw) 전양정 (m) 토출량 (m3/min) 중량 (kg)
50 IS-8 0.75 12 0.16 36
50 IS-15 1.5 15 0.25 39
80 IS-22 2.2 20 0.30 52
80 IS-37 3.7 20 0.50 62
100 IS-55 5.5 25 0.60 95
100 IS-75 7.5 30 0.80 107
100 IS-110 11.0 35 1.00 145
100 IS-150 15.0 40 1.20 160

외형도 외형 치수
펌프 모델
MODEL
A B C D E H
IS-8 390 220 195 190 210 430
IS-15 390 220 195 190 210 460
IS-22 480 260 230 230 260 475
IS-37 480 260 230 230 260 500
IS-55 600 330 285 315 275 650
IS-75 600 330 285 315 275 670
IS-110 660 340 310 355 355 810
IS-150 660 340 310 355 355 810

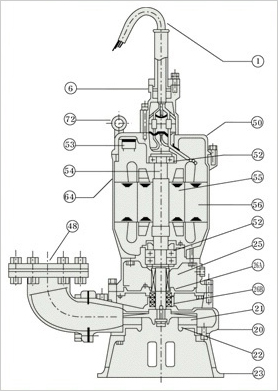

구조단면도
  • IS Type
품 번
 품 명 재 료
1 Cabtyre Cable 2RNCT
6 Stuffing Box GC 200
20 Pump Casing GC 200
21 Impeller GCD 200
22 Suction Cover GCD 200
23 Strainer Stand GC 200
25 Mechanical Seal Sic
26-A Oil Seal NBR
26-B Ring STS 304
50 Motor Bracket GC 200
52 Bearing -

  • TO-IS Type
품 번
 품 명 재 료
53 Cabtyre Cable 2RNCT
54 Stuffing Box GC 200
55 Pump Casing GC 200
56 Impeller GCD 200
64 Suction Cover GCD 200
72 Strainer Stand GC 200
91 Mechanical Seal Sic
93 Oil Seal NBR
94 Ring STS 304
95 Motor Bracket GC 200
