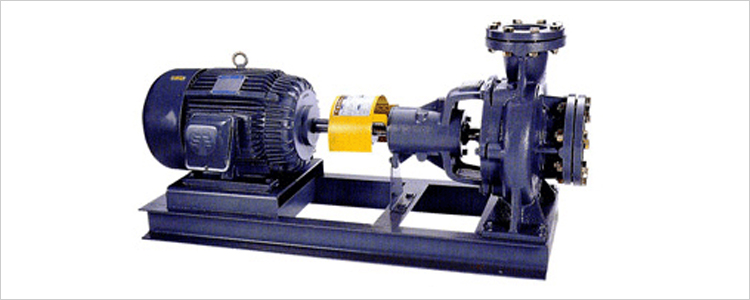

| 보류트 펌프 |
|
Special Pump Total Maker "ILSUNGPUMP" |
| |
|
|
| |
|
| |
 |
| |
| 표준사양 |
| 항목 |
1750rpm |
3500rpm |
| 최대유량범위(m2/min) |
0.1~7 |
0.2~6 |
| 최대양정(m) |
5~60 |
8~85 |
| 사용온도범위(℃) |
청수~90도 |
| 허용압입압력(kg/cm2G) |
10K  이하 |
| 회전방향 |
CW |
| 최대흡입양정(m) |
-6 ~ -7(20℃ 기준) |
| 플랜지(PLANGE) |
Rating |
KS10kg/cm2 |
| Facing |
RF FF |
| 구조 |
임팰러 |
CLOSE(OPEN) |
| 패킹부 |
GLAND / P,M / Seal |
| 베어링형식 |
Ball B /R |
| 플랜지 위치 |
흡입플랜지 |
END SUCTION |
| 토출플랜지 |
TOP DISCHARGE |
|
| |
| 규격 및 특성 |
| 적용규격 |
- ISO 2858(국제표준화규격)
- KS B7501(한국표준규격)
- JIS B8313(일본표준공업규격) |
| |
| 특성 |
- 유량 양정의 표준화로 넓은 사용범위
- 외형치수의 통일로 타사제품과 동일치수
- 액질의 종류에 따른 특수재질 사용가능 (SUS, SC, HASTELLOY, BrC)
- 부품의 표준화로 최대의 호환성 유지
- 토출구경이 중앙상부에 위치하여 배관하중의 안전성과 가동시 Balance유지
- Back Pull out구조로 분해시 설비배관의 해체없이 작업
- 용도에 따른 패킹 및 M/Seal 사용가능 |
| |
| 용도 |
 |
| |
| 일반산업용(해수, 화학액, 기름, 알칼이, 공업용수) 화학공업용(내산용), 가정용수, 급수시설 및 빌딩용수처리용, 냉난방순환용, 관개 및 선박용, 스프링클러, 위생용, 농수용등 |
|
- Chemical Industry 화학공업용
- Petroleum Relineries 석유정제공업용
- The Petrochemical Industry 석유화학공업용
- Other Various Industries 기타산업용 |
| |

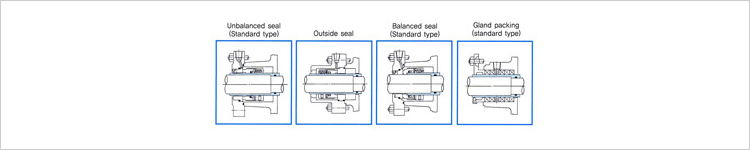

| 축봉장치 |
 |
| |
1. M/SEAL TYPE을 사용하면 누수를 FDHKSWJSGL 차단합니다.
2. M/SEAL TYPE은 PACKING TYPE보다 동력소모를 1/3부터 1/6까지 동력소모를 현저히 줄여줍니다. |
| |
| 스터핑 박스 |
| 관련규격 |
- ISO3069의 Dimension의 채택으로 M/Seal사용시 구조변경없이 정착이 쉽고 유지, 보수가 간편하다.
- 국외 및 타업체의 M/Seal사용에도 표준치수임 (국제규격화) |
| |
| 재질 |
- STS-304, 316
- Alloy 20(durimel20)
- Cast iron(GC20)
- HASTELLOY B/C/D
- Cast Steel(SC46)
- Ductile Cast iron(GCD) |
|
| |
| 플랜지 |
| 적용규격 |
- KS JIS 10kg/㎠
- 기타, 국제규격은 주문제작 가능
△ANSI 규격 △DIN규격, BS △KS 5~20kg/㎠ |
| |
| 특성 |
 |
| |

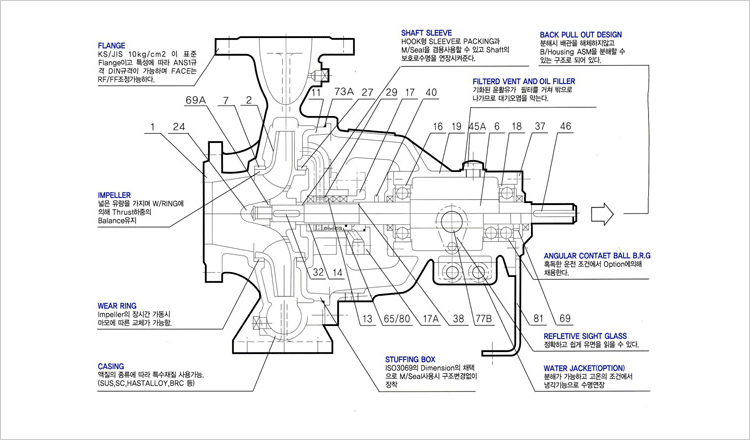

| NAME OF PART & MATERIAL |
| NO |
NAME OF PART |
MATERIAL |
| CLASS1 |
CLASS2 |
CLASS3 |
| 1 |
CASING |
GC200 |
SSC13 |
SSC14 |
| 2 |
IMPELLER |
GC200 |
SSC13 |
SSC14 |
| 6 |
SHAFT |
SM45C |
STS304 |
STS316 |
| 7 |
CASING RING |
BC6 |
SSC13 |
SSC14 |
| 11 |
STUFFING BOX |
GC200 |
SSC13 |
SSC14 |
| 13 |
PACKING |
TEFLON |
TEFLON |
TEFLON |
| 14 |
SHAFT SLEEVE |
STS304 |
STS304 |
STS316 |
| 16 |
INBORD BEARING |
STEEL |
STEEL |
STEEL |
| 17 |
PACKING GLAND |
GC200 |
SSC13 |
SSC14 |
| 17a |
M/SEAL COVER |
GC200 |
SSC13 |
SSC14 |
| 18 |
OUTBOARD BEARNG |
STEEL |
STEEL |
STEEL |
| 19 |
BEARING HOUSING |
GC200 |
GC200 |
GC200 |
| 24 |
IMPELLER NUT |
SM45C |
STS304 |
STS316 |
| 27 |
STUFFING BOX RING |
BC6 |
SSC13 |
SSC14 |
| 29 |
LANTERN RING |
TEFLON |
SSC13 |
SSC14 |
| 32 |
IMPELLER KEY |
SM45C |
STS304 |
STS316 |
| 37 |
BEARING COVER |
GC200 |
GC200 |
GC200 |
| 38 |
SLEEVE GASKET |
RUBBER |
NBR |
TEFLON |
| 40 |
DEFLECTOR |
RUBBER |
NBR |
NBR |
| 45A |
OIL CAP |
PLASTINC |
PLASTIC |
STEEL |
| 46 |
COUPLING KEY |
SM45C |
SM45C |
SM45C |
| 65/80 |
MECHANICAL SEAL |
TC/CA |
TC/TC |
SIC/SIC |
| 69 |
VEARING LOCK NUT |
SM45C |
SM45C |
SM45C |
| 69A |
LOCK WASHER |
SM45C |
- |
- |
| 73A |
CASING GASKET |
RUBBER |
NBR |
TEFLON |
| 77B |
OIL GAUGE |
PLASTIC |
PLASTIC |
GLASS |
| 81 |
SUPPORT |
SS41 |
SS41 |
SS41 |
|
| |
